您現在的位置:首頁 > 產品展示 > > 花鍵軸

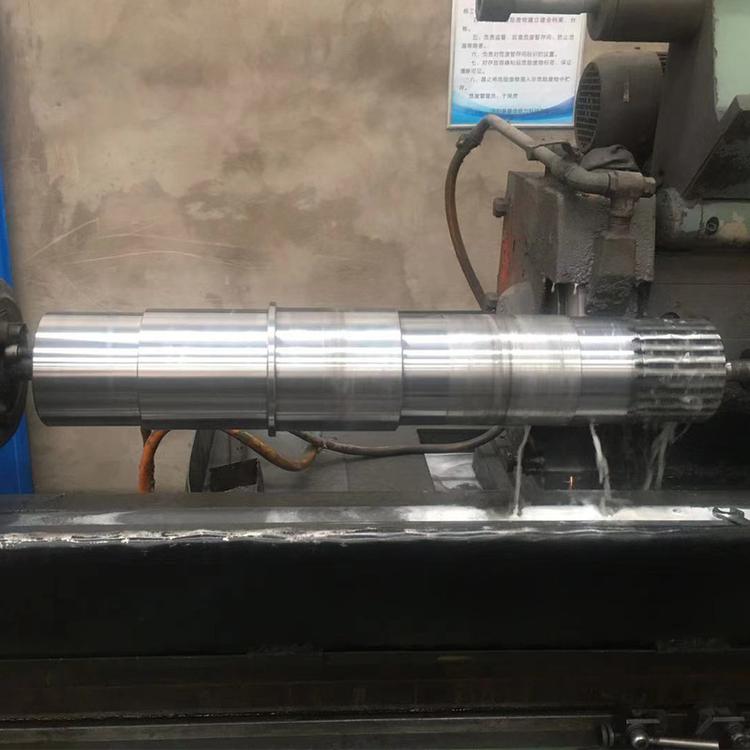

漸開線花鍵軸來圖加工定做龍門銑帶側銑頭銑削非標大型軸

起訂量:1件

在線訂購




花鍵軸軸加工流程

棒料、鍛件 → 粗車加工 → 調質 → 精車加工 → 銑鍵槽 → 熱處理(表面淬火貨滲碳淬火) → 研磨中心孔 → 粗磨 → 精磨 → 成品檢測包裝




花鍵軸軸質量控制流程

進貨檢測:尺寸檢測、探傷檢測 → 檢測尺寸 → 檢測硬度 → 檢測尺寸 → 檢測鍵槽尺寸 → 檢測硬度 → 檢測孔徑 → 檢測尺寸 → 終檢




數控車床加工、立車加工、龍門銑加工、臥式車床加工、磨床加工、焊接加工

產品工藝

  1、鍛造 ------材料包括35 CrMo、42 CrMo、45#或根據要求;

  2、粗車-----------10米臥式車床粗車削,單邊緣留有3-5mm的余量;

  3、探傷檢測--------利用UT裝置檢測內部結構;

  4、熱處理-----淬火回火提高了硬度和耐磨性;

  5、精車-------滿足公差尺寸要求的外徑和階段精加工根據圖紙要求;

  6、磨加工------保證產品的表面光潔度;

  7、鉆孔-------數控龍門鏜銑床,四軸聯動機構,精度可達0.01mm;

  8、銑鍵槽 ------- 6m數控龍門鏜銑床,有側銑頭;

  9、涂抹防銹油------防止產品生銹 根據客戶需求;

  10、包裝發貨。

河南洛陽大型機械加工廠家|大型非標零部件|大型機加工件|大型礦山車輛用零部件

大型非標零部件、機械加工異形件、底座法蘭、法蘭盤機加工廠家加工定做

臥式車床加工花鍵軸|數控車床加工花鍵軸|花鍵軸來圖加工|花鍵檢測銑花鍵|內花鍵外花鍵加工



花鍵軸是機械傳動一種,和平鍵、半圓鍵、斜鍵作用一樣,都是傳遞機械扭矩的,在軸的外表有縱向的鍵槽,

套在軸上的旋轉件也有對應的鍵槽,可保持跟軸同步旋轉。在旋轉的同時,有的還可以在軸上作縱向滑動,如變速箱換檔齒輪等


材料使用

1、碳素鋼35、45、50等優質碳素結構鋼因具有較高的綜合力學性能,應用較多,其中以45鋼用得***為廣泛。

為了改善其力學性能,應進行正火或調質處理。不重要或受力較小的軸,則可采用Q235、Q275等碳素結構鋼。

2、合金鋼具有較高的力學性能,但價格較貴,多用于有特殊要求的軸。

例如采用滑動軸承的高速軸,常用20Cr、20CrMnTi等低碳合金結構鋼,經滲碳淬火后可提高軸頸耐磨性;

機轉子軸在高溫、高速和重載條件下工作,必須具有良好的高溫力學性能,常采用40CrNi、38CrMoAlA等合金結構鋼。

軸的毛坯以鍛件優先、其次是鋼;尺寸較大或結構復雜者可考慮鑄鋼或球墨鑄鐵。

例如,用球墨鑄鐵制造曲軸、凸輪軸,具有成本低廉、吸振性較好,對應力集中的敏感性較低、強度較好等優點。軸的力學模型是梁、多數要轉動,因此其應力通常是對稱循環。

其可能的失效形式有:疲勞斷裂、過載斷裂、彈性變形過大等。軸上通常要安裝一些帶輪轂的零件,因此大多數軸應作成階梯軸,切削加工量大。


花鍵軸分矩形花鍵軸漸開線花鍵軸兩大種類

花鍵軸中的矩形花鍵軸應用廣泛,而漸開線花鍵軸用于載荷較大,定心精度要求高,以及尺寸較大的連接。

矩形花鍵軸通常應用于飛機、汽車、拖拉機、機床制造業、農業機械及一般機械傳動等裝置。

由于矩形花鍵軸多齒工作,所以承載能力高,對中性、導向性不錯,而其齒根較淺的特點可以使其應力集中小。

另外花鍵軸的軸與轂強度削弱小,加工比較方便,用磨削方法可以獲得較高的精度。

漸開線花鍵軸用于載荷較大,定心精度要求高,以及尺寸較大的連接。

其特點:齒廓為漸開線,受載時齒上有徑向力,能起自動定心作用,使各齒受力均勻,強度高壽命長,加工工藝與齒輪相同,易獲得較高精度和互換性




1)加工材料:材料整體采用高品質鋼材,不易生銹,外表光潔。

  2)加工方式:車,磨,刨,銑,CNC加工等,一體成型,結構穩定

,注重產品的每個細節,竭力打造高精度、高硬度、質量過硬的產品。

3)尺寸公差:根據圖紙要求公差統一保證在±0.02以?xún)?,嚴格按照圖紙進行加工。

 4)應用領域:加工產品廣泛應用于印刷包裝機械、立體車庫設備、環保機械、輸送設備、

化工設備、冶金礦山設備、鋼鐵電力設備、攪拌設備、筑路機械、制糖工業、

風力發電、扶梯電梯驅動、船舶領域、輕工領域、造紙領域、冶金行業、

污水處理、建材行業、起重機械、輸送線、流水線等場合,歡迎來電咨詢!
